不锈钢网架钢结构返回
2016-08-17 15:08编者:天赫小编
更多 0

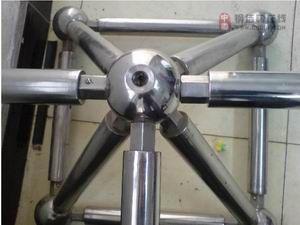

    不锈钢网架安装介绍:
    1检查验收平面网架尺寸、轴线偏移情况,检查无误后,继续组装主体网架。
    2 将一球四杆的小拼单元(一球为上弦球,四杆为网架斜腹杆)吊入平面网架上方。
    3 小拼单元就位后,应检查网格尺寸,矢高,以及小拼单元的斜杆角度,对位置不正、角度不正的应先矫正,矫正合格后才准以安装。
    4 安装时发现小拼单元杆件长度、角度不一致时,应将过长杆件用切割机割去,然后重开坡口,重新就位检查。
    5 如果需用衬管的网络,应在球上点焊好焊接衬管。但小拼单元暂勿与平面网架点焊,还需与上弦杆配合后才能定位焊接
    不锈钢网架上弦组装与焊接:
    1 放入上弦平面网络的纵向杆件,检查上弦球纵向位置、尺寸是否正确。
    2 放入上弦平面网架的横向杆件,检查上弦球横向位置、尺寸是否正确。
    3 通过对立体小拼单元斜腹杆的适量调整,使上弦的纵向与横向杆件与焊接球正确就位。对斜腹杆的调整方法是,既以切割过长杆件,也可以用倒链拉开斜杆的角度,使杆件正确就位。保证上弦网格的正确尺寸。
    4 调整各部间隙,各部间隙基本合格后,再点焊上弦杆件。"
    5 上弦杆件点固后,再点焊下弦球与斜杆的焊缝,使之连系牢固。
    6 逐步检查网格尺寸,逐步向前推进。网架腹杆与网架上弦杆的安装应相互配合着进行。
    7 网架地面安装结束后,应按安装网架的条或块的整体尺寸进行验收。
    8 待吊装的网架必须待焊接工序完毕,焊缝外观质量,焊缝超声波探伤报告合格后,才能起吊(提升)。
